GR1 ve GR2 Titanyum Nedir?
GR1 titanyum(aynı zamanda olarak da bilinir)titanyum cp1)en yumuşak ve en esnektüm titanyum kaliteleri arasında.
GR2 titanyumbubeygir sınıfı– Güç ve şekillendirilebilirlik arasında bir denge sunar, bu da onuen yaygın kullanılanticari olarak saf titanyum kalitesi.
Kimyasal Bileşim Karşılaştırması
| Öğe | GR1 Titanyum (Maks. %) | GR2 Titanyum (Maks. %) |
|---|---|---|
| Azot (N) | 0.03 | 0.03 |
| Karbon (C) | 0.08 | 0.08 |
| Hidrojen (H) | 0.015 | 0.015 |
| Demir (Fe) | 0.20 | 0.30 |
| Oksijen (O) | 0.18% | 0.25% |
| Titanyum (Ti) | Denge | Denge |
%0,07 daha yüksek oksijenGR2'de oluştururkatı çözüm güçlendirme– oksijen atomları titanyum kafesini bozarak onu oluştururdaha sert ve daha güçlüAncakdaha az sünek.
Mekanik Özellikler Karşılaştırması
| Mülk | GR1 Titanyum | GR2 Titanyum |
|---|---|---|
| Çekme Dayanımı (min) | 240MPa | 345 MPa |
| Gr1 Titanyum Akma Dayanımı(dakika) | 138MPa | 275 MPa |
| Uzama (dak) | 24% | 20% |
| 1. Sınıf Titanyum Sertliği(HRB) | 70-80 | 80-85 |
| Titanyum Sınıf 1 Yoğunluk | 4,51 g/cm³ | 4,51 g/cm³ |
| Esneklik Modülü | 103 not ortalaması | 103 not ortalaması |
| Poisson Oranı | 0.34 | 0.34 |
Gr1 Titanyum Akma Dayanımı vs Gr2
Gr1 titanyum akma dayanımı(138-275 MPa) vsGR2 akma dayanımı(275-450 MPa) aşağıdakiler için doğrudan etkilere sahiptir:
| Başvuru Gereksinimi | Kazanan |
|---|---|
| Derin çekme– yırtılmadan esnemek için düşük akma dayanımına ihtiyaç duyar | GR1 |
| Parlama ve genişleme– yüksek süneklik gerektirir | GR1 |
| Basınç derecesi– ince duvarlar için daha yüksek akma dayanımı gerekir | GR2 |
| Yapısal destek– yük taşımak için güce ihtiyaç duyar | GR2 |
| Darbe dayanımı– GR1 kırılmadan önce daha fazla enerji emer | GR1 |
Eğer ihtiyacın olursaoluştur– GR1'i seçin. Eğer ihtiyacın olursadestek ağırlığı– GR2'yi seçin.
1. Sınıf Titanyum Sertliği ve 2. Sınıf
| Bakış açısı | GR1 Titanyum | GR2 Titanyum |
|---|---|---|
| Sertlik (HRB) | 70-80 (daha yumuşak) | 80-85 (daha sert) |
| Takım Aşınması | Daha düşük | Daha yüksek |
| Kesme Hızı | Biraz daha hızlı olabilir | Yavaş |
| Yüzey İşlemi | Pürüzsüz bir yüzey elde etmek daha kolay | Daha zorlu |
| Sinirlenme Eğilimi | Ilıman | Daha yüksek |
Gr1 titanyum işlenebilirliğiöyleGR2'den daha iyiDaha düşük sertlik ve daha az iş sertleşmesi nedeniyle. Ancak her iki sınıf da gerektirirkeskin karbür aletlerVetaşkın soğutucuTitanyumun düşük ısı iletkenliği nedeniyle.
Korozyon Direnci
Bu genel bir sorudurtitanyum sınıf 1 ve sınıf 2. Cevap:neredeyse aynı.
Hem GR1 hem de GR2 teklifiolağanüstü korozyon direnciiçinde:
Deniz suyu ve tuzlu su
Klorürler (gerilim korozyonu çatlaması yok)
Asitler (nitrik, asetik, seyreltik sülfürik)
Alkaliler
Organik bileşikler
Tek fark:İçindeyüksek derecede azaltıcı asit ortamları(örn. konsantre HCl veya H2SO4), GR2'deki daha yüksek demir içeriği (%0,30'a karşı %0,20)biraz daha düşükkorozyon direnci. İçingr1 titanyum ısı değiştiriciVegr1 titanyum reaktörüdeniz suyu veya klorürlerdeki uygulamalar,her iki sınıf da aynı performansı gösterir.
Kaynaklanabilirlik Karşılaştırması
| Kaynak Özelliği | GR1 Titanyum | GR2 Titanyum |
|---|---|---|
| Kaynak Sünekliği | Harika | İyi |
| Artık Gerilme | Daha düşük | Daha yüksek |
| Çatlama Riski | Çok düşük | Düşük |
| Dolgu Metali | ERTi-1 | ERTi-2 |
Her ikisi de iyi kaynak yapar, ancakgr1 titanyum tüpöyleDaha kolayDaha düşük artık gerilim nedeniyle ince duvar-uygulamalarında kaynak yapmak için.
Şekillendirme ve Bükme Karşılaştırması
Gr1 titanyum şekillendirme/bükmeöyleönemli ölçüde daha kolaydaha düşük akma mukavemeti ve daha yüksek uzama nedeniyle GR2'den daha yüksektir.
| Şekillendirme Operasyonu | GR1 Titanyum | GR2 Titanyum |
|---|---|---|
| Minimum Bükülme Yarıçapı (Tüp) | 2-3 x Dış Çap | 3-4 x Dış Çap |
| Geri yaylanma | 15-20%(çelikten daha az) | 20-25% |
| Derin Çekme Yeteneği | Harika | İyi |
| Yırtılma Öncesi Maksimum Uzama | Daha yüksek | Daha düşük |
| Gerekli Şekillendirme Gücü | Daha düşük | Daha yüksek |
GR1 için en iyi uygulama: Derin çekme için Gr1 titanyum– pişirme kapları, yakıt hücresi plakaları ve pompa diyaframları gibi karmaşık şekiller. GR2 aynı deformasyon altında çatlayacaktır.
GR2 için en iyi uygulama: Basit kıvrımlar ve yuvarlanmalar– mukavemetin gerekli olduğu ve şekillendirmenin minimum düzeyde olduğu yerler.
GR1 ve GR2 Ne Zaman Seçilmeli?
Aşağıdaki durumlarda GR1 Titanyum'u seçin:
| Başvuru | Neden GR1 |
|---|---|
| Gr1 titanyum ısı eşanjörü | İnce duvarlar, borunun boru levhalarına genişlemesi için sünekliğe ihtiyaç duyar |
| Gr1 titanyum reaktörükarmaşık kafalara sahip | Derin çekme yüksek uzama gerektirir |
| Derin çekme için Gr1 titanyum(tencere seti, kesme tahtası) | %24 uzama yırtılmayı önler |
| 1. Sınıf titanyum anot/katot | MMO kaplama için saf yüzey |
| Tıbbi sınıf 1 titanyum(ASTM F67) | İmplantlar için biyouyumluluk ve şekillendirilebilirlik |
| Gr1 titanyum kesme tahtası | Yumuşak yüzey bıçakları köreltmez |
Aşağıdaki durumlarda GR2 Titanyum'u seçin:
| Başvuru | Neden GR2 |
|---|---|
| Basınçlı kaplar | Daha yüksek akma dayanımı (275 MPa) daha ince duvarlara izin verir |
| Yapısal borular | Yükleri desteklemek için güce ihtiyaç var |
| Deniz suyu boru sistemleri | Aynı korozyon direnci için daha yüksek mukavemet |
| Bağlantı elemanları ve bağlantı parçaları | Sertlik iplik mukavemeti sağlar |
| Isı eşanjörü kabukları(tüpler değil) | Kabuğun basınç derecesine ihtiyacı var, boruların ise sünekliğe ihtiyacı var |
GR1 ve GR2 Maliyeti
Gr1 titanyum kg başına fiyatıvsGR2 fiyatı– hangisi daha pahalı?
| Faktör | GR1 Titanyum | GR2 Titanyum |
|---|---|---|
| Hammadde Maliyeti | Biraz daha yüksek | Daha düşük |
| Üretim Maliyeti | Benzer | Benzer |
| Kg başına son fiyat (toptan) | 25-40 ABD Doları/kg FOB | 22-35 ABD Doları/kg FOB |
GR1 gerektirirdaha yüksek saflıkta titanyum sünger(daha düşük oksijen içeriği). Bunun üretimi GR2 için kullanılan standart süngerden daha pahalıdır. Fiyat farkı genelde3-5 ABD Doları/kg.

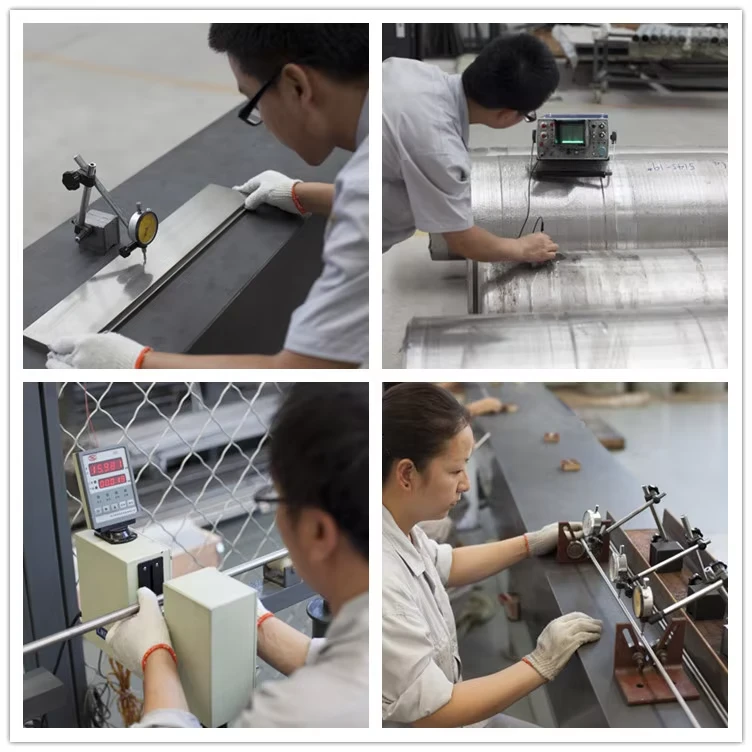

Muayene Modülü
Hem GR1 hem de GR2 titanyum ürünleri aynı sıkı denetimden geçer:
| Test | Standart | Gereklilik |
|---|---|---|
| Kimyasal Analiz | ASTM E2371 | Doğrulamakgr1 titanyum kimyasal bileşimiveya GR2 |
| Çekme Testi | ASTM E8 | Onaylamakgr1 titanyum akma dayanımıveya GR2 |
| Sertlik Testi | ASTM E18 | Doğrulamak1. derece titanyum sertliğiveya GR2 |
| Hidrostatik Test | ASTM B338 | %100'ügr1 titanyum boru |
| Girdap Akımı Testi | ASTM E215 | %100'ügr1 titanyum tüp |
| Ultrasonik Test | ASTM E213 | Talep üzerine |
| Boyut Kontrolü | Lazer mikrometre | OD, WT, uzunluk |
Ambalajlama
Tümgr1 titanyum boruVegr2 titanyum boruHasarı önlemek için paketlenmiştir:
| Adım | Yöntem |
|---|---|
| 1 | Her iki uçta plastik uç kapakları |
| 2 | Kabarcık sargısı veya kraft kağıt ambalajı |
| 3 | Ahşap kasalar (ISPM-15 ile dezenfekte edilmiş) |
| 4 | Demetleri sabitlemek için çelik çemberleme |
| 5 | Renk-kodlu etiketler (GR1 için mavi, GR2 için sarı) |
| 6 | Kasanın içindeki su geçirmez plastik astar |
Fabrika ve Ekipman
Profesyonel olarakgr1 titanyum tüp üreticilerive doğrudangr1 titanyum tüp fabrikasıTesisimiz şunları içerir:
| Teçhizat | İşlev |
|---|---|
| Soğuk Pilger Değirmenleri (8 adet) | Hassas tüp redüksiyonu |
| Tav Fırınları (4 adet) | Vakum stres giderme |
| Ultrasonik Test Hattı (2 adet) | Otomatik kusur tespiti |
| Girdap Akımı Test Cihazları (3 adet) | Yüzey kusur tespiti |
| Optik Emisyon Spektrometresi (2 adet) | {0}Şirket içi kimyasal doğrulama |
| Üniversal Test Cihazı (2 adet) | Gr1 titanyum akma dayanımıdoğrulama |
SSS
S1: ASTM B338 Derece 1 ve ASTM B338 Derece 2 titanyum tüp arasındaki kimyasal bileşim açısından temel fark nedir?
C: Aradaki temel farkASTM B338 Sınıf 1VeASTM B338 Sınıf 2öyleoksijen içeriği. 1. Sınıfsahip olmakMaksimum %0,18 oksijen. 2. Sınıfsahip olmakMaksimum %0,25 oksijen. Bu küçük fark,1. Sınıfdaha yumuşak ve daha esnek olmasına rağmen2. Sınıfdaha güçlüdür. İkisi de aynıtitanyum derece 1 yoğunluk(4,51 g/cm³).
Soru 2: Bir gr1 titanyum ısı eşanjörü için hangi kalite daha iyidir – GR1 veya GR2?
C: İçingr1 titanyum ısı eşanjörü boruları, GR1 tercih edilir. Tüplerin olması gerekiyortüp tabakalarına genişletildiyüksek süneklik ve düşük akma dayanımı gerektirir.Gr1 titanyum akma dayanımı(138 MPa) genişletme için idealdir. içinkabuk(tüpler değil),GR2Daha yüksek basınç değerleri için kullanılabilir. Yuvarlanma veya genişletme gerektiren borular için asla GR2'yi kullanmayın.
S3: Titanyum reaktör kabı için saf titanyum gr1 ile gr2 arasındaki fark nedir?
A: Saf titanyum gr1 ve gr2 arasındaki farkiçingr1 titanyum reaktörüuygulamalar:GR1Reaktör kafasının gerektirdiği durumlarda kullanılırderin çekme(karmaşık şekil).GR2Reaktörün ihtiyaç duyduğu durumlarda kullanılır.daha yüksek basınç derecesi(aynı basınç için daha ince duvarlar). Her ikisi de teklifaynı korozyon direnciKimyasal işleme ortamlarında.
S4: 1. derece titanyum sertliği neden 2. dereceden daha düşük ve işlenebilirliği etkiliyor mu?
A: 1. derece titanyum sertliği(70-80 HRB) daha düşüktür2. Sınıf(80-85 HRB) çünkü GR1 daha az oksijene sahiptir (%0,18'e karşılık %0,25). Daha düşük sertlik anlamına gelirgr1 titanyum işlenebilirliğiöylebiraz daha iyi– daha az takım aşınması ve daha düşük kesme kuvvetleri. Ancak her iki sınıf da gerektirirkeskin karbür aletlerVetaşkın soğutucuTitanyumun düşük ısı iletkenliği nedeniyle.
S5: Derin çekme uygulamasında GR2'yi GR1 yerine kullanabilir miyim?
A: HAYIR. Derin çekme için Gr1 titanyumonun için özel olarak seçilmiştir%24 minimum uzamaVedüşük akma dayanımı (138 MPa). GR2 yalnızca%20 uzamaVe275 MPa akma dayanımı. GR2'nin değiştirilmesi muhtemelen aşağıdaki sorunlara yol açacaktır:çatlama veya yırtılmaderin çekme sırasında. Her zaman kullanGR1 titanyumpişirme kapları, yakıt hücresi plakaları ve diyaframlar gibi derin çekilmiş bileşenler için.
Soru 6: Hangi kalitenin deniz suyunda korozyon direnci daha iyidir – GR1 mi yoksa GR2 mi?
C: İkisi deGR1VeGR2teklifaynı korozyon direncideniz suyunda. Titanyumun korozyon direnci, her iki kalite için de aynı olan kararlı oksit tabakasından (TiO2) gelir. İçingr1 titanyum borudenizcilik uygulamalarında,Tüpler için GR1 tercih edilir(genişleme ihtiyaçları nedeniyle), ancakGR2Daha yüksek mukavemetin gerekli olduğu boru sistemlerinde kullanılabilir. İkisi de deniz suyunda korozyona uğramaz.
S7: GR1 titanyumun yüksek sıcaklıklarda akma dayanımı GR2 ile karşılaştırıldığında nasıldır?
A: Gr1 titanyum akma dayanımı200 derecenin üzerinde GR2'den daha hızlı azalır. Oda sıcaklığında:GR1 138 MPa'ya karşı GR2 275 MPa. 200 derecede: GR1 ~100 MPa vs GR2 ~180 MPa. 300 derecede: GR1 ~60 MPa vs GR2 ~110 MPa. İçingr1 titanyum ısı değiştirici150 derecenin altında çalışan her ikisi de kabul edilebilir. 200 derecenin üzerinde servis için,GR2 gereklidir.
S8: GR1 ve GR2 titanyumun Çin eşdeğer kalitesi nedir?
A: GR1 titanyum = TA1GB/T 3620-2007 başına.GR2 titanyum = TA2. TA1ASTM Sınıf 1 ile aynı oksijen limitine (%0,18) ve mekanik özelliklere sahiptir.TA2maksimum %0,25 oksijene sahiptir.
S9: ASTM F67 Derece 1 (medikal) ve ASTM F67 Derece 2 birbirinin yerine kullanılabilir mi?
A: HAYIR. ASTM F67 Sınıf 1(tıbbi derece 1 titanyum) için kullanılıryüksek şekillendirilebilirlik gerektiren implantlar(örneğin kemik plakaları, kafatası ağı).ASTM F67 Sınıf 2için kullanılırDaha yüksek mukavemet gerektiren implantlar(örneğin kalça gövdeleri, diş implantları). Farklı oksijen limitlerine sahiptirler (%0,18 vs %0,25) ve farklıgr1 titanyum akma dayanımıgereksinimleri.Birini diğerinin yerine koymayındüzenleyici onayı olmadan.
S10: GR1 titanyum boru GR2 borudan daha mı pahalıdır? Neden?
C: Evet.Gr1 titanyum kg başına fiyatıtipik olarak3-5 ABD Doları/kg daha yüksekGR2'den daha. Nedeni:GR1 daha yüksek-saflıkta titanyum sünger gerektiriroksijen içeriği %0,18'in altında. Bu süngerin üretimi GR2 için kullanılan standart süngere (%0,25 oksijen) göre daha pahalıdır. İçintoptan 1. sınıf titanyum(500kg+) siparişlerde fiyat farkı daralıyor.Güncel gr1 titanyum fiyatı için bizimle iletişime geçin.
S11: GR1 titanyum MMO anot için hangi kaliteyi seçmeliyim – GR1 mi yoksa GR2 mi?
C: İçingr1 titanyum MMO anot(karışık metal oksit kaplama),GR1 tercih edilirAncakGR2 de kullanılabilir. 1. Sınıf titanyum anot/katotuygulamalar genellikle GR1'i belirtir çünküdaha saf yüzey oksit tabakasıMMO kaplama için daha iyi yapışma sağlar.
S12: Hızlı teslimat için hem gr1 titanyum tüp hem de gr2 titanyum tüp stokunuz var mı?
C: Evet. Profesyonel olarakgr1 titanyum tüp tedarikçileri, sürdürüyoruzgr1 titanyum tüp stoktaVeGR2 tüpü stoklarımızda. Satılık Gr1 titanyum tüp6 mm'den 219 mm OD'ye kadar boyutları içerir.Hızlı teslimat gr1 titanyum(Standart ölçüler için 7-15 gün).Gr1 titanyum gönderilmeye hazıracil siparişler için. Her iki sınıf da mevcutASTM B338, ASTM B861, veyaASTM B862sertifikasyon.Fiyat teklifi isteyinbedeniniz ve miktarınız ile.
